初学机械的朋友，圆的渐开线是一定要搞明白的，下面用电子图板绘制渐开线的过程来展现渐开线是怎么定义的；

电脑，caxa，计算器

01、首先打开caxa软件，新建“BLANK”空白图纸；

02、使用“圆”命令，以坐标原点为圆心，绘制半径为10的圆；

03、使用直线命令绘制出圆的水平和竖直两条直径，用于均分圆周；

04、使用旋转命令，选中两条直径，以圆心为基点逆时针旋转30°，然后选中旋转后的两条直径再做一次旋转操作，如图将圆周均分成12份；

05、使用“周长”工具测量一下圆的周长，并计算出均分12份1份的长度为62.832/12=5.236；

06、开始绘制切线，如图绘制第一条切线，以直径端点为切点，绘制长5.236mm的切线；

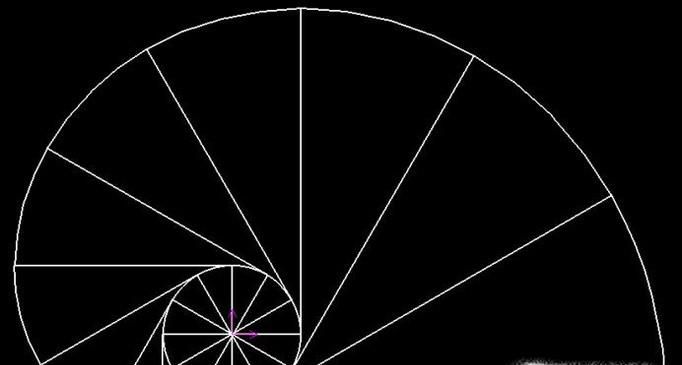

07、在下一个端点处绘制第二条切线，长度为5.236×2mm，以此类推，顺时针绘制剩余的10条切线，绘制结果如图；

08、使用样条命令，顺时针连接切线的各个端点，该样条线即为该圆的渐开线；

09、绘制结束，可以删掉辅助线，看着整洁，也可以留着，展示渐开线的形成过程；

特别提示

圆周等分的份数越多，渐开线越精确；
